Пластроны ГАММА 3D

Применяются для защиты персонала от случайного проникновения к токоведущим частям аппаратов

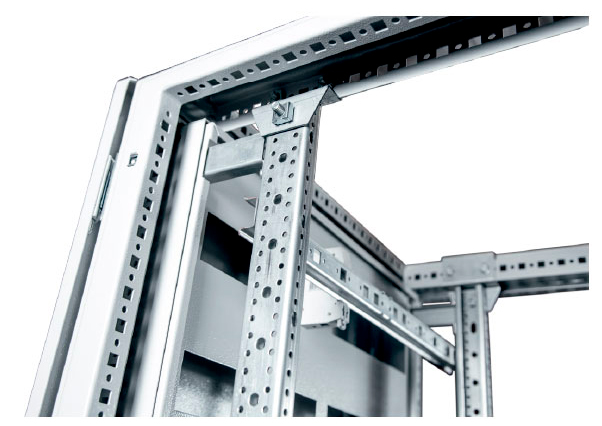

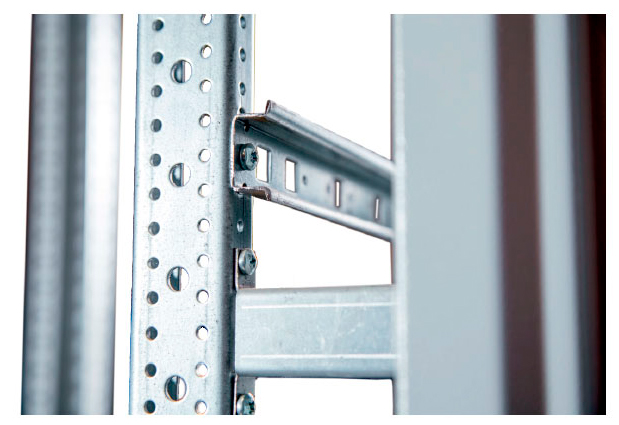

РАМА С ПЛАСТРОНАМИ

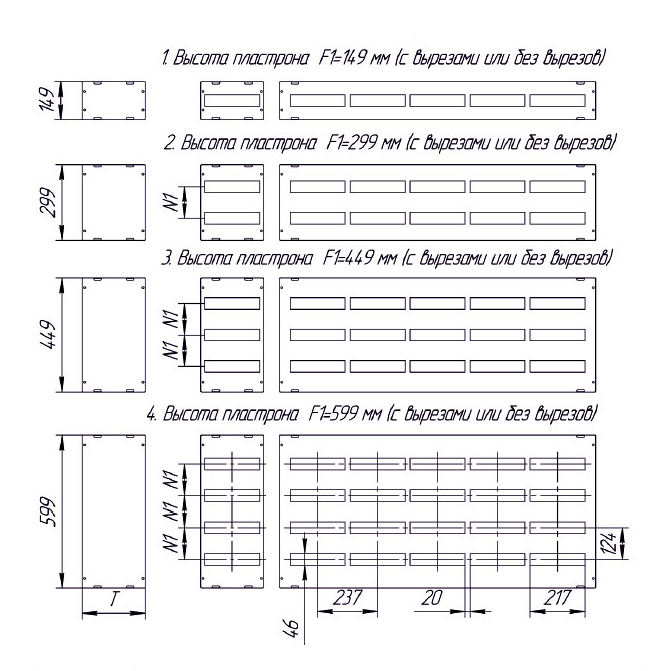

ВАРИАНТЫ ИСПОЛНЕНИЯ ПЛАСТРОНОВ
+Image
+Image
+Image
+Image
+Image
Таблица 1. Габаритные размеры пластронов с вырезами 217x46 мм
Высота H1=149 мм Высота H1=299 мм Высота H1=449 мм Высота H1=599 мм
N, шт N1, шт B11, мм N, шт N1, шт B11, мм N, шт N1, шт B11, мм N, шт N1, шт B11, мм
Ширина B11=249 мм 1 1 249 2 1 249 3 1 249 4 1 249
Ширина B11=499 мм 1 2 499 2 2 499 3 2 499 4 2 499
Ширина B11=749 мм 1 3 749 2 3 749 3 3 749 4 3 749
Ширина B11=999 мм 1 4 999 2 4 999 3 4 999 4 4 999
Ширина B11=1249 мм 1 5 1249 2 5 1249 3 5 1249 4 5 1249
Таблица 2. Габаритные размеры пластронов без вырезов
Высота H1=149 мм Высота H1=299 мм Высота H1=449 мм Высота H1=599 мм
N, шт N1, шт B11, мм N, шт N1, шт B11, мм N, шт N1, шт B11, мм N, шт N1, шт B11, мм
Ширина B11=249 мм - - 249 - - 249 - - 249 - - 249
Ширина B11=499 мм - - 499 - - 499 - - 499 - - 499
Ширина B11=749 мм - - 749 - - 749 - - 749 - - 749
Ширина B11=999 мм - - 999 - - 999 - - 999 - - 999
Ширина B11=1249 мм - - 1249 - - 1249 - - 1249 - - 1249

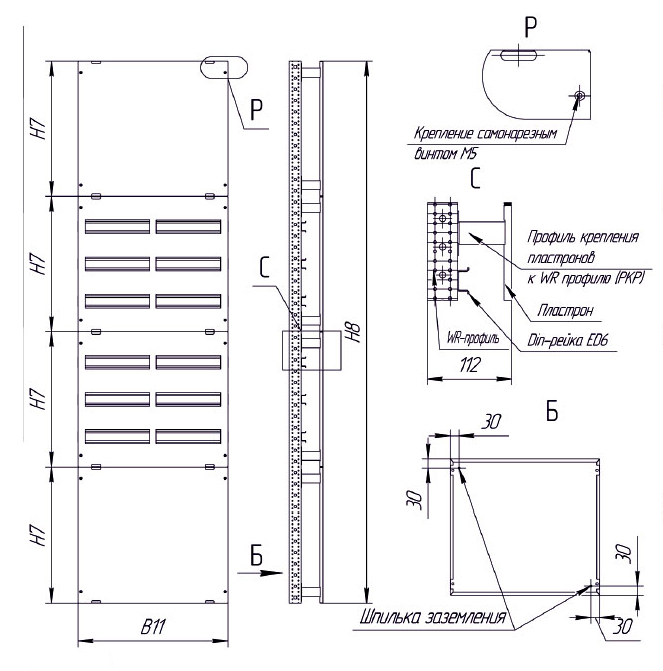

Таблица 3. Габаритные размеры рам с пластронами
  Ширина, мм Высота, мм
T T1 H8
1500x250 249   247 1500
1500x450 499  497  1500
1500x750  749  747  1500
1500x1000  999  997  1500
1500x1250  1249  1247  1500
1800x250 249   247 1800
1800x450 499 497  1800
1800x750  749  747  1800
1800x1000  999  997  1800
1800x1250  1249  1247  1800
2000x250 249  247  1900
2000x450 499  497  1900
2000x750  749  747  1900
2000x1000  999  997  1900
2000x1250  1249  1247  1900
2100x250  249 247  2000
2100x450 499  497  2000
2100x750  749  747  2000
2100x1000  999  997  2000
2100x1250  1249  1247  2000
Таблица 4. Артикулы и габаритные размеры пластронов
арт. Наименование
PG1525 Пластрон 150x250
PMG1525 Пластрон 150x250 с вырезом под 12 мод.
PG3025 Пластрон 300x250
PMG3025 Пластрон 300x250 с вырезом под 24 мод.
PG4525 Пластрон 450x250
PMG4525 Пластрон 450x250 с вырезом под 36 мод.
PG6025 Пластрон 600x250
PMG6025 Пластрон 600x250 с вырезом под 48 мод.
PG1550 Пластрон 150x500
PMG1550 Пластрон 150x500 с вырезом под 24 мод.
PG3050 Пластрон 300x500
PMG3050 Пластрон 300x500 с вырезом под 48 мод.
PG4550 Пластрон 450x500
PMG4550 Пластрон 450x500 с вырезом под 72 мод.
PG6050 Пластрон 600x500
PMG6050 Пластрон 600x500 с вырезом под 96 мод.
PG1575 Пластрон 150x750
PMG1575 Пластрон 150x750 с вырезом под 36 мод.
PG3075 Пластрон 300x750
PMG3075 Пластрон 300x750 с вырезом под 72 мод.
PG4575 Пластрон 450x750
PMG4575 Пластрон 450x750 с вырезом под 108 мод.
PG6075 Пластрон 600x750
PMG6075 Пластрон 600x750 с вырезом под 144 мод.
PG1510 Пластрон 150x1000
PMG1510 Пластрон 150x1000 с вырезом под 48 мод.
PG3010 Пластрон 300x1000
PMG3010 Пластрон 300x1000 с вырезом под 96 мод.
PG4510 Пластрон 450x1000
PMG4510 Пластрон 450x1000 с вырезом под 144 мод.
PG6010 Пластрон 600x1000
PM6010 Пластрон 600x1000 с вырезом под 192 мод.
PG15125 Пластрон 150x1000
PMG15125 Пластрон 150x1000 с вырезом под 60 мод.
PG30125 Пластрон 300x1000
PMG30125 Пластрон 300x1000 с вырезом под 120 мод.
PG45125 Пластрон 450x1000
PMG45125 Пластрон 450x1000 с вырезом под 180 мод.
PG60125 Пластрон 600x1000
PMG60125 Пластрон 600x1000 с вырезом под 240 мод.

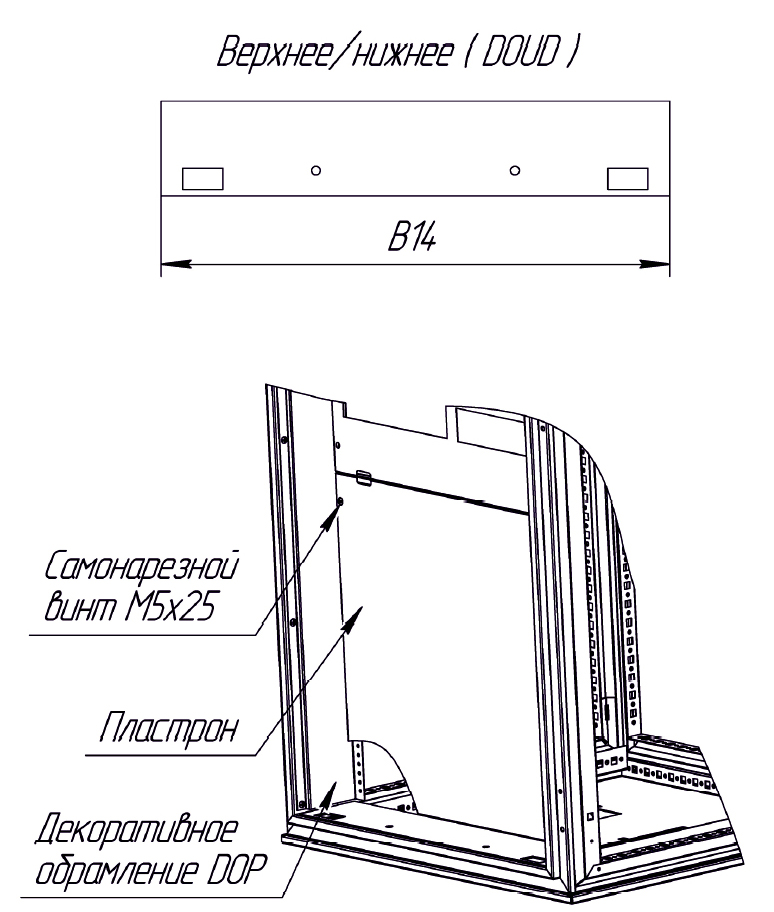

ДЕКОРАТИВНОЕ ОБРАМЛЕНИЕ (ВЕРХНЕЕ/НИЖНЕЕ (DOUD), И БОКОВОЕ (DO ИЛИ DOP))
+Image
+Image

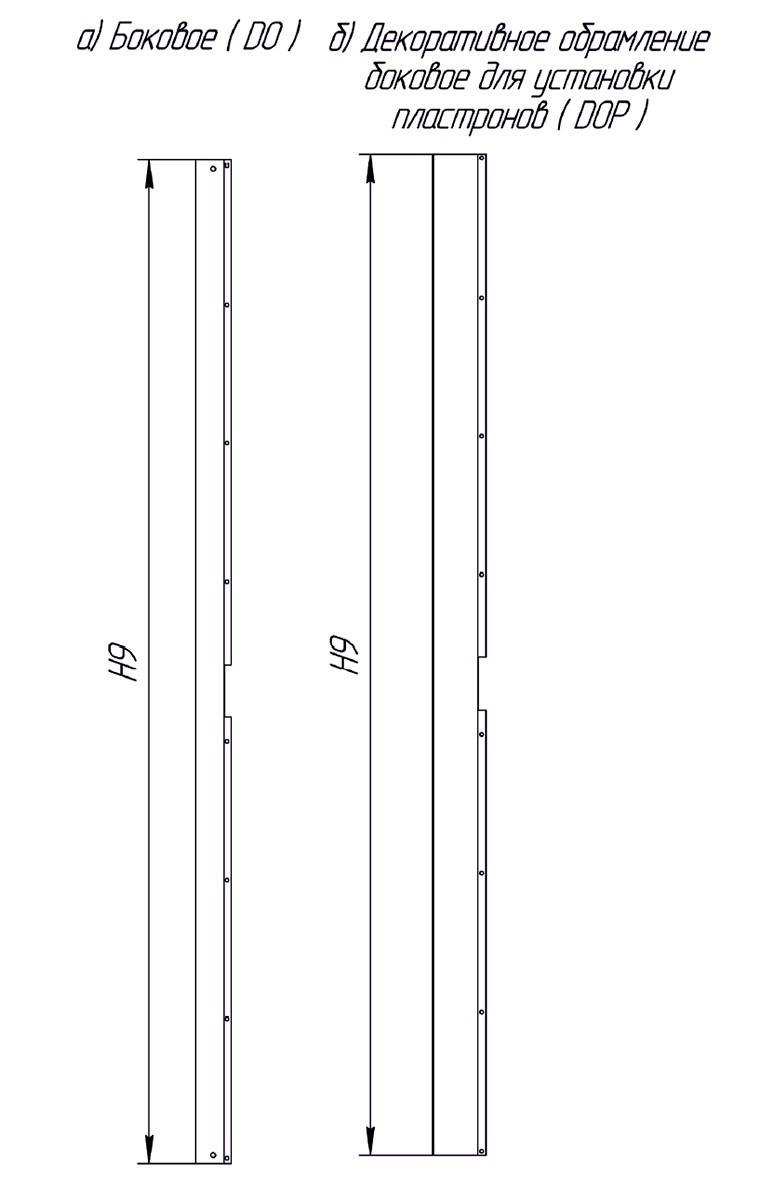

Габаритные размеры декоративного обрамления (DO)
арт. H9, мм (высота)
DO-16 1500
DO-19 1800
DO-22 1900
Габаритные размеры декоративного обрамления (DOP)
арт. H9, мм (высота)
DOP-16 1500
DOP-19 1800
DOP-22 1900
Габаритные размеры декоративного обрамления (DOUD)
арт. B14, мм (ширина)
DOUD-13 250
DOUD-16 500
DOUD-18 750
DOUD-13 1000
DOUD-120 1250

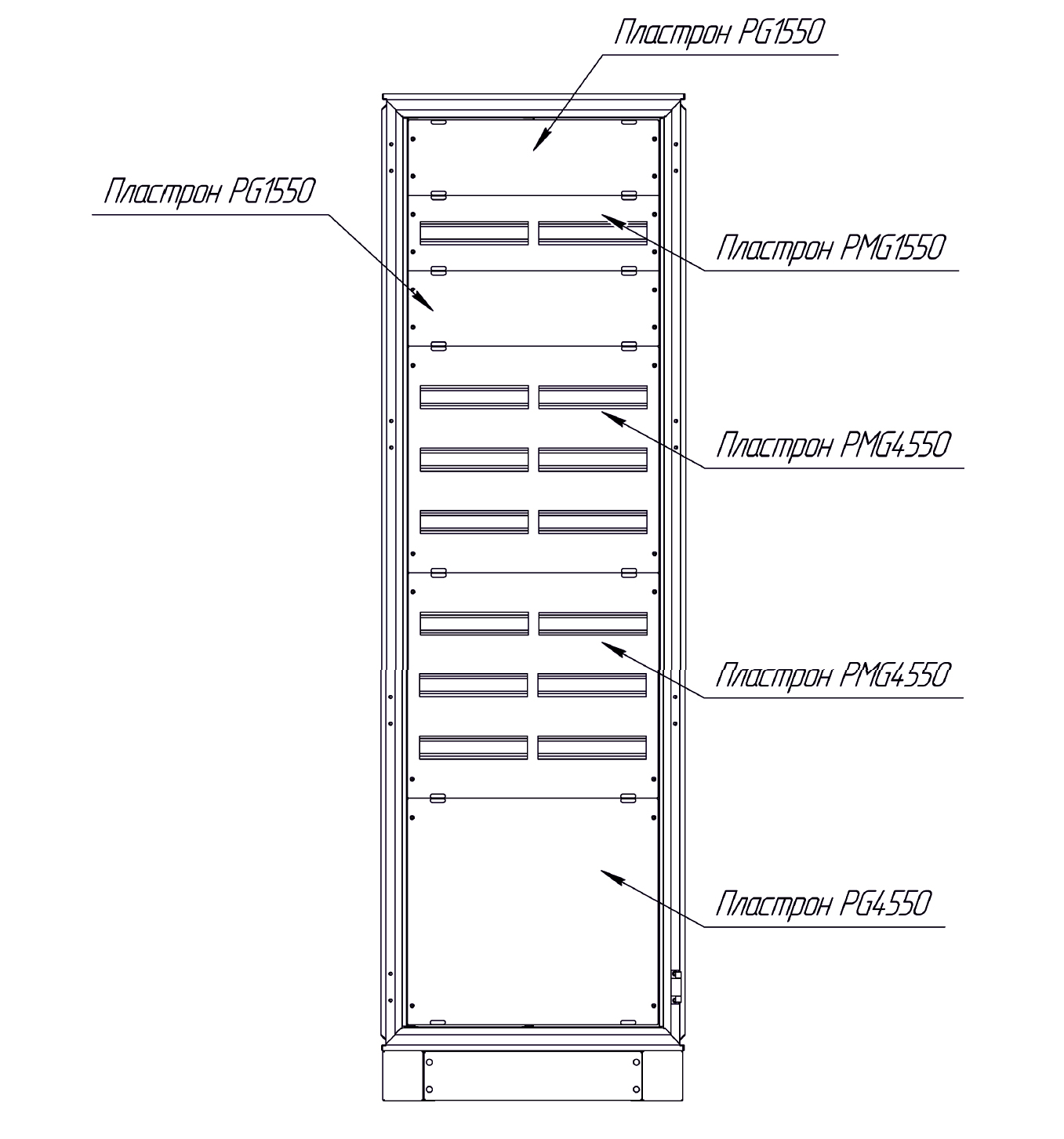

ПРИМЕР ВЫБОРА ПЛАСТРОНОВ ДЛЯ КОРПУСА ГАБАРИТОМ 1900x600 (ВЫСОТА X ШИРИНА), ПОЛЕЗНАЯ ВЫСОТА 1800 мм
+Image
