Корпуса ВРУ
Корпуса вводно-распределительного устройства
Корпуса ВРУ-1, ВРУ-2 и ВРУ-3
Производство Россия. Все размеры в наличии.
Вводно-распределительные устройства (ВРУ)
ПК БЭТ (Производственная компания БельскийЭлектроТехника) – российский производитель корпусов ВРУ-1, ВРУ-2 и ВРУ-3 для электрощитового оборудования. Изготавливаем корпуса любой сложности с 2005 года. Гарантия 3 года.
Прайс-лист на корпуса ВРУ и комплектующие
Актуальные цены на корпуса ВРУ-1, ВРУ-2, ВРУ-3 и комплектующие. Производство Россия.

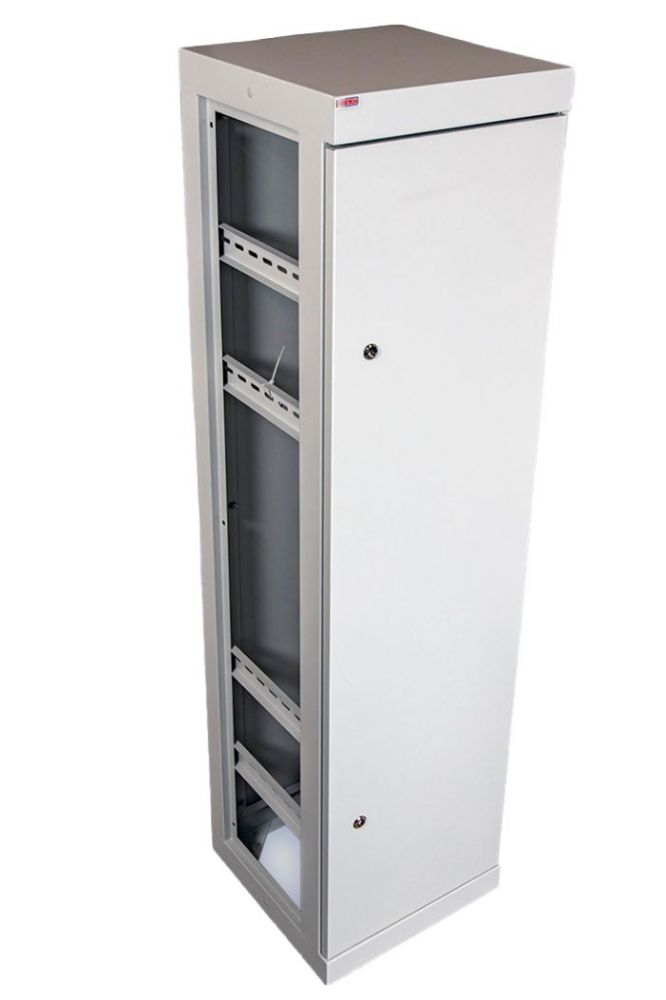

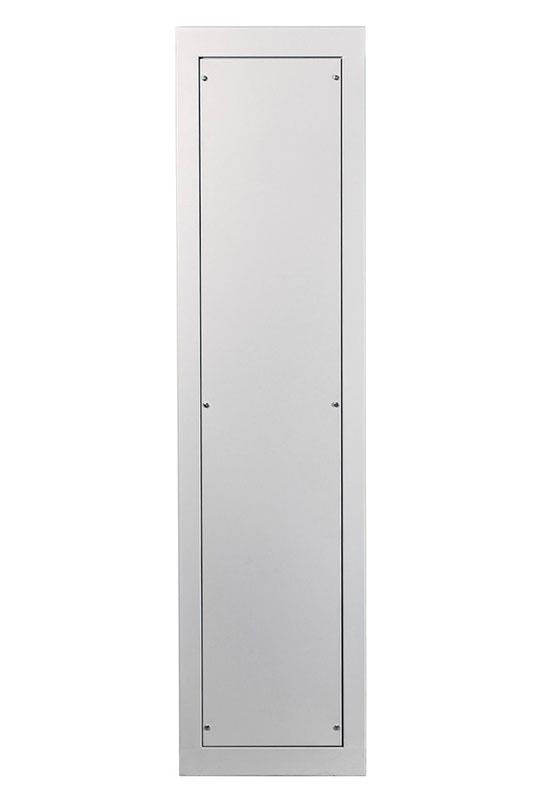

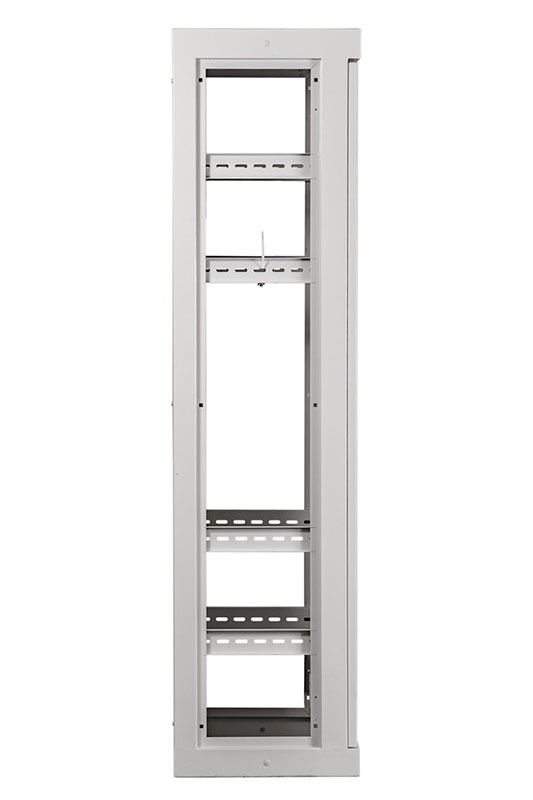

📦 Корпуса ВРУ-1 IP31 без монтажных панелей
Производство Россия. Гарантия 3 года. Всего 24 модели.
| Артикул | Размер (В×Ш×Г), мм | Цена, руб |
|---|---|---|
| V1-1644-31 | 1600×450×450 | 13 800 |
| V1-1664-31 | 1600×600×450 | 15 800 |
| V1-1684-31 | 1600×800×450 | 18 200 |
| V1-16104-31 | 1600×1000×450 | 21 950 |
| V1-1646-31 | 1600×450×600 | 14 600 |
| V1-1666-31 | 1600×600×600 | 16 650 |
| V1-1686-31 | 1600×800×600 | 19 500 |
| V1-16106-31 | 1600×1000×600 | 23 150 |
| V1-1844-31 | 1800×450×450 | 14 800 |
| V1-1864-31 | 1800×600×450 | 16 950 |
| V1-1884-31 | 1800×800×450 | 19 600 |
| V1-18104-31 | 1800×1000×450 | 23 250 |
| V1-1846-31 | 1800×450×600 | 15 550 |
| V1-1866-31 | 1800×600×600 | 17 800 |
| V1-1886-31 | 1800×800×600 | 20 900 |
| V1-18106-31 | 1800×1000×600 | 24 550 |
| V1-2044-31 | 2000×450×450 | 15 700 |
| V1-2064-31 | 2000×600×450 | 17 250 |
| V1-2084-31 | 2000×800×450 | 21 100 |
| V1-20104-31 | 2000×1000×450 | 24 600 |
| V1-2046-31 | 2000×450×600 | 16 700 |
| V1-2066-31 | 2000×600×600 | 19 100 |
| V1-2086-31 | 2000×800×600 | 22 350 |
| V1-20106-31 | 2000×1000×600 | 25 950 |
📦 Корпуса ВРУ-2 IP31 без монтажных панелей
Производство Россия. Гарантия 3 года.
| Артикул | Размер (В×Ш×Г), мм | Цена, руб |
|---|---|---|
| V2-1844-31 | 1800×450×450 | 16 700 |
| V2-1864-31 | 1800×600×450 | 17 600 |
| V2-1884-31 | 1800×800×450 | 20 600 |
| V2-18104-31 | 1800×1000×450 | 24 300 |
| V2-2044-31 | 2000×450×450 | 16 350 |
| V2-2064-31 | 2000×600×450 | 18 000 |
| V2-2084-31 | 2000×800×450 | 22 150 |
| V2-20104-31 | 2000×1000×450 | 26 600 |
📦 Корпуса ВРУ-3 IP31 с оцинкованными монтажными платами.
Производство Россия. Гарантия 3 года.
| Артикул | Размер (В×Ш×Г), мм | Цена, руб |
|---|---|---|
| V3-1864-31 | 1800×630×450 | 30 000 |
| V3-2064-31 | 2000×630×450 | 33 000 |

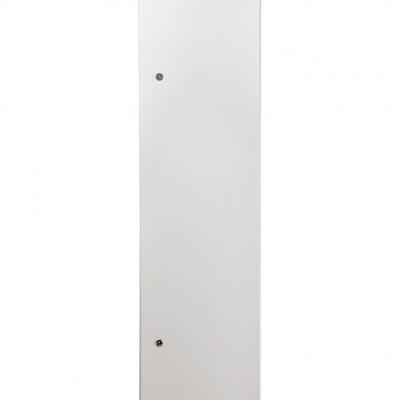

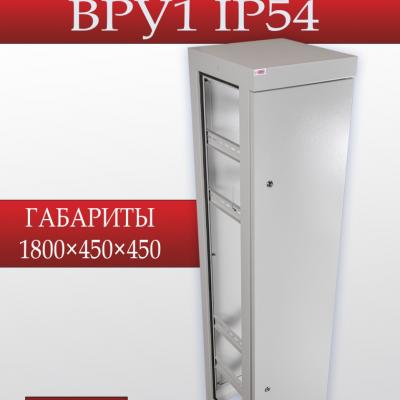

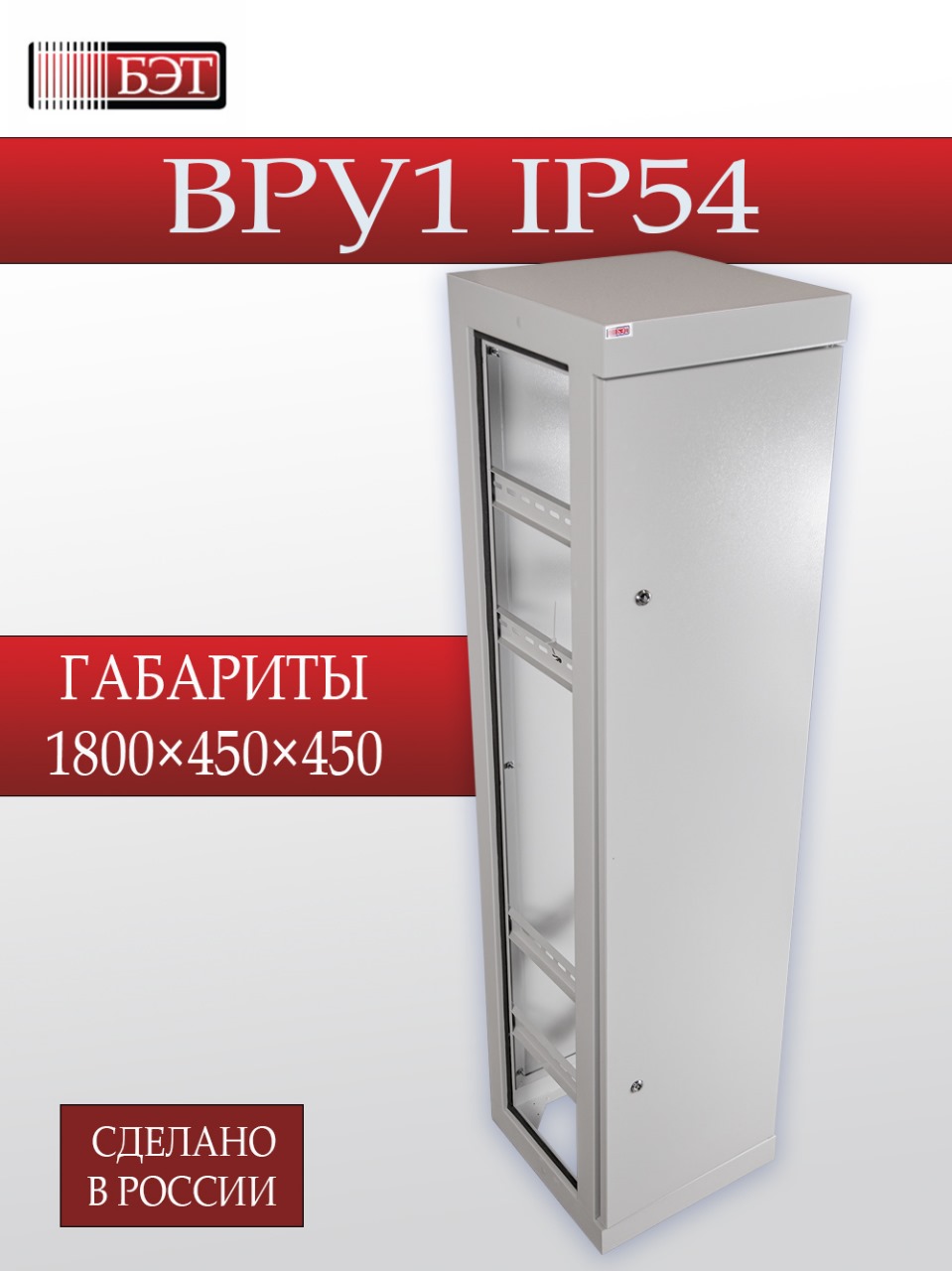

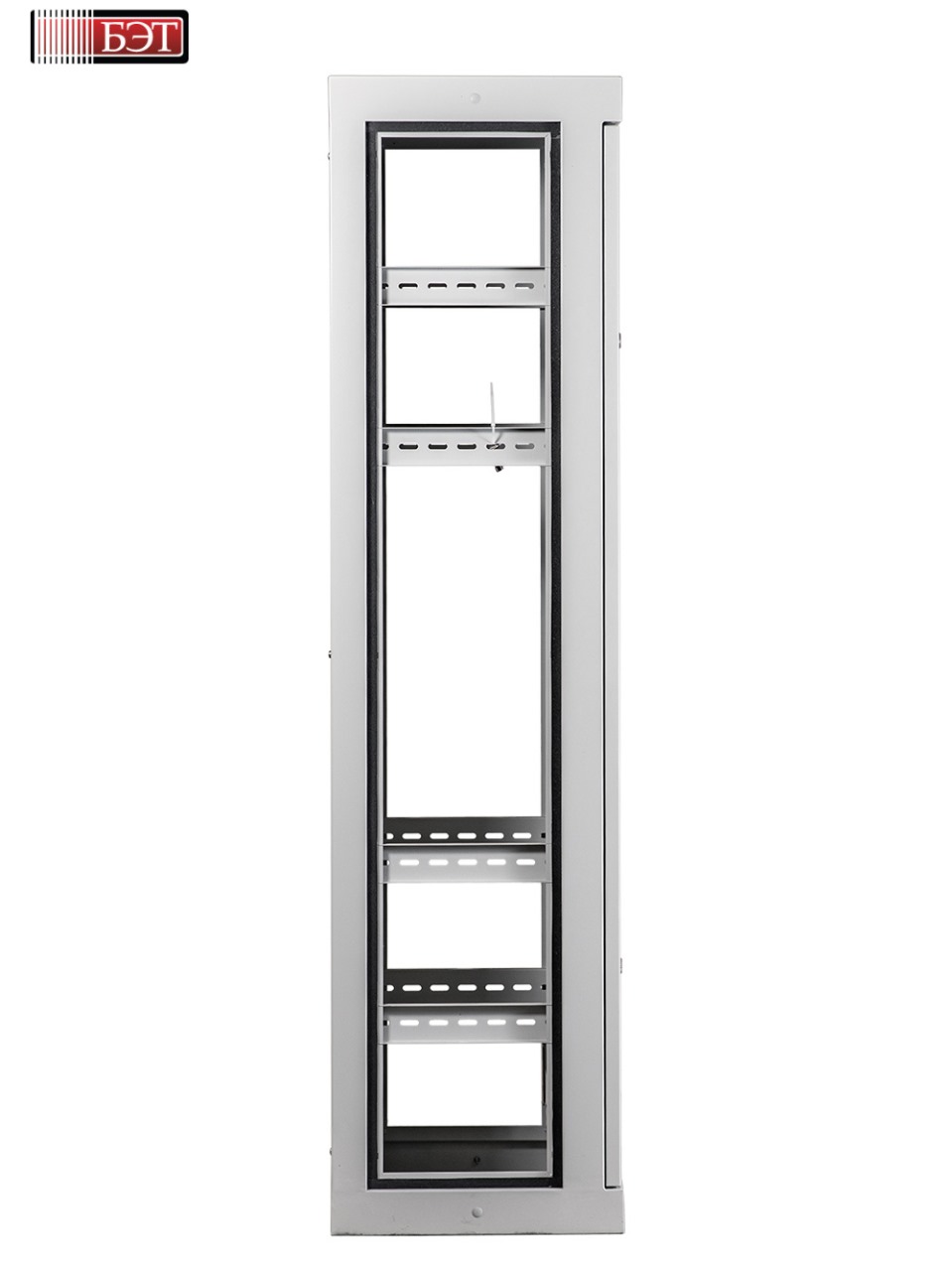

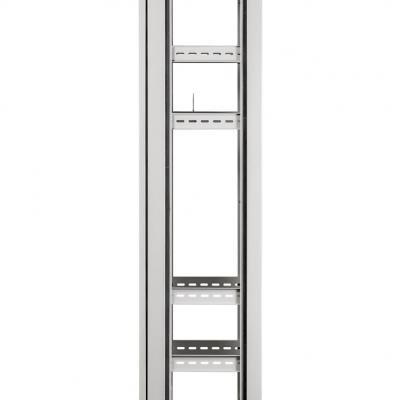

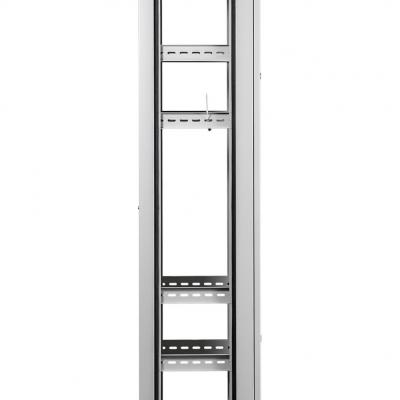

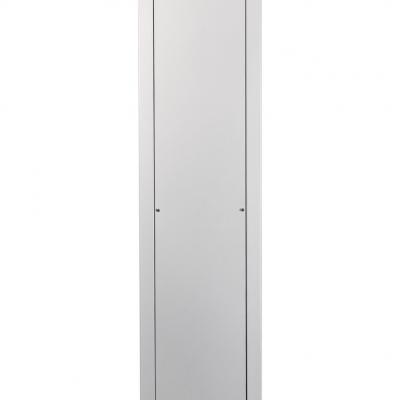

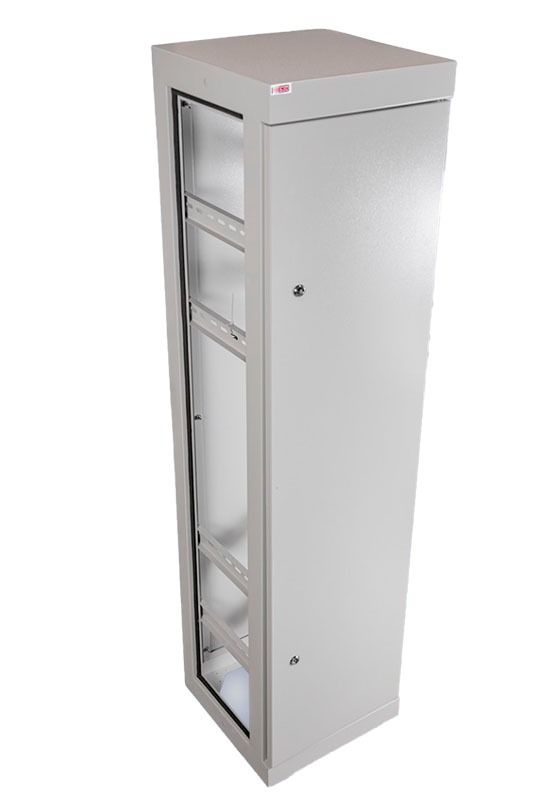

📦 Корпуса ВРУ-1 IP54 (со стороны цоколя IP00)
Защита от пыли и брызг. Гарантия 3 года. Всего 24 модели.
| Артикул | Размер (В×Ш×Г), мм | Цена, руб |
|---|---|---|
| V1-1644-54 | 1600×450×450 | 16 700 |
| V1-1664-54 | 1600×600×450 | 18 800 |
| V1-1684-54 | 1600×800×450 | 21 400 |
| V1-16104-54 | 1600×1000×450 | 26 750 |
| V1-1646-54 | 1600×450×600 | 17 550 |
| V1-1666-54 | 1600×600×600 | 19 750 |
| V1-1686-54 | 1600×800×600 | 22 750 |
| V1-16106-54 | 1600×1000×600 | 28 000 |
| V1-1844-54 | 1800×450×450 | 17 950 |
| V1-1864-54 | 1800×600×450 | 20 250 |
| V1-1884-54 | 1800×800×450 | 23 050 |
| V1-18104-54 | 1800×1000×450 | 28 400 |
| V1-1846-54 | 1800×450×600 | 18 800 |
| V1-1866-54 | 1800×600×600 | 21 200 |
| V1-1886-54 | 1800×800×600 | 24 400 |
| V1-18106-54 | 1800×1000×600 | 29 800 |
| V1-2044-54 | 2000×450×450 | 19 150 |
| V1-2064-54 | 2000×600×450 | 20 800 |
| V1-2084-54 | 2000×800×450 | 24 750 |
| V1-20104-54 | 2000×1000×450 | 30 100 |
| V12046-54 | 2000×450×600 | 20 250 |
| V1-2066-54 | 2000×600×600 | 22 800 |
| V1-2086-54 | 2000×800×600 | 26 200 |
| V1-20106-54 | 2000×1000×600 | 31 550 |
📦 Корпуса ВРУ-2 IP54 без монтажных панелей
Производство Россия. Гарантия 3 года. Повышенная степень защиты IP54.
| Артикул | Размер (В×Ш×Г), мм | Цена, руб |
|---|---|---|
| V2-1844-54 | 1800×450×450 | 19 050 |
| V2-1864-54 | 1800×600×450 | 20 050 |
| V2-1884-54 | 1800×800×450 | 23 200 |
| V2-18104-54 | 1800×1000×450 | 27 900 |
| V2-2044-54 | 2000×450×450 | 18 900 |
| V2-2064-54 | 2000×600×450 | 20 650 |
| V2-2084-54 | 2000×800×450 | 24 900 |
| V2-20104-54 | 2000×1000×450 | 30 600 |
📦 Корпуса ВРУ-3 IP54 с оцинкованными монтажными платами.
Производство Россия. Гарантия 3 года. Повышенная степень защиты IP54.
| Артикул | Размер (В×Ш×Г), мм | Цена, руб |
|---|---|---|
| V3-1864-54 | 1800×630×450 | 35 000 |
| V3-2064-54 | 2000×630×450 | 40 000 |
🔧 Торцевые панели ВРУ IP31/54 (комплект 2шт)
| Артикул | Размер, мм | Цена, руб |
|---|---|---|
| ТПВ-16-450-31/54 | 1600×450 | 3 200 |
| ТПВ-16-600-31/54 | 1600×600 | 4 650 |
| ТПВ-18-450-31/54 | 1800×450 | 3 200 |
| ТПВ-18-600-31/54 | 1800×600 | 4 650 |
| ТПВ-20-450-31/54 | 2000×450 | 3 700 |
| ТПВ-20-600-31/54 | 2000×600 | 5 200 |

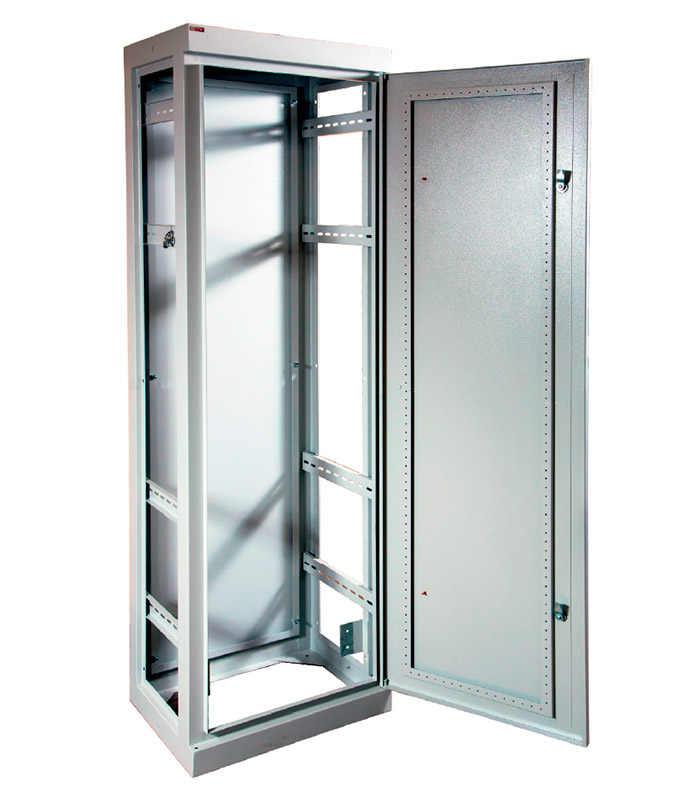

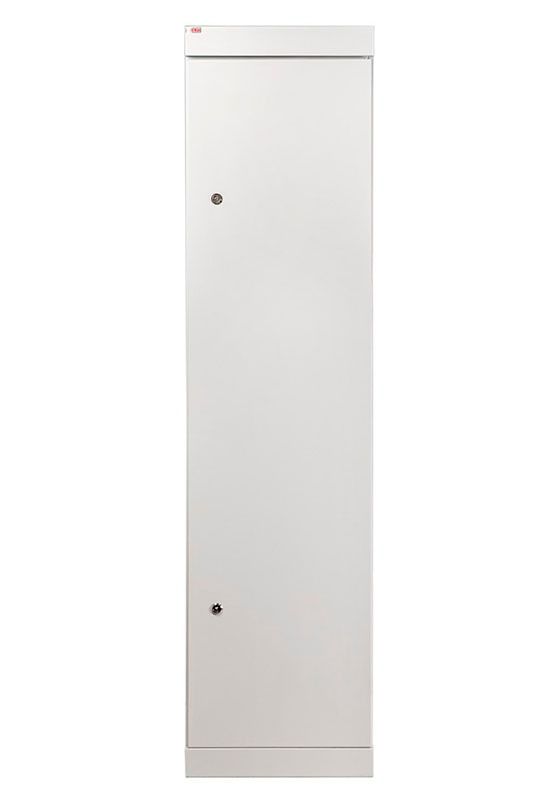

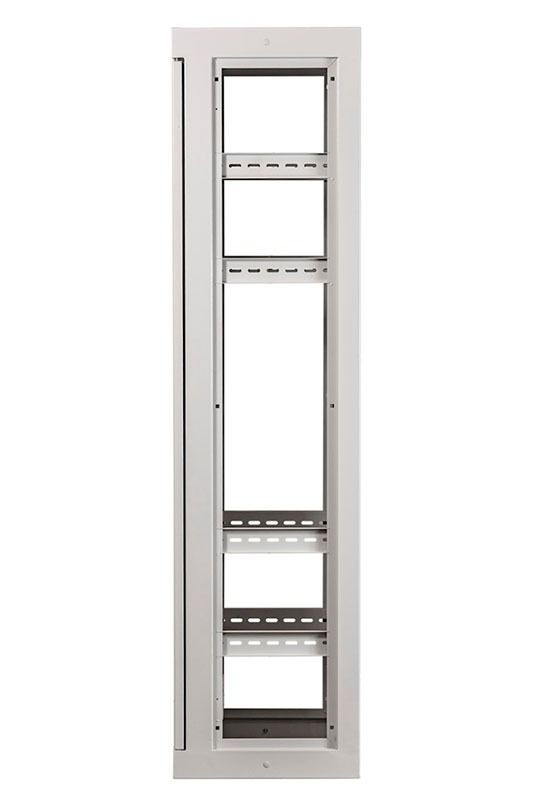

Корпуса ВРУ-1
Вводно-распределительные устройства одностороннего обслуживания
Технические характеристики ВРУ-1
ВРУ-1 (Вводно-Распределительное Устройство) – корпус для одностороннего обслуживания, предназначенный для приема, учета и распределения электроэнергии в жилых, административных и промышленных зданиях.
Область применения
- Жилые многоквартирные дома
- Офисные и бизнес-центры
- Торговые комплексы
- Промышленные предприятия
- Общественные здания
Конструктивные особенности
- Одностороннее обслуживание
- Двери могут перевешиваться
- Стандартный цоколь 100 мм
- Возможность установки монтажных плат
- Перфорированные боковины для проводов
Выбор степени защиты IP
IP31
Защита от:
- Твердых тел > 2.5 мм
- Вертикальных капель воды
Рекомендуемые помещения:
- Сухие внутренние помещения
- Электрощитовые комнаты
- Зоны без прямого попадания воды
IP54
Защита от:
- Пыли (ограниченное попадание)
- Брызг воды со всех сторон
Рекомендуемые помещения:
- Влажные помещения и подвалы
- Производственные цеха
- Уличная установка (под навесом)
Рекомендация: Для большинства внутренних сухих помещений достаточно IP31. IP54 выбирайте для влажных сред или при наличии соответствующих требований проекта.

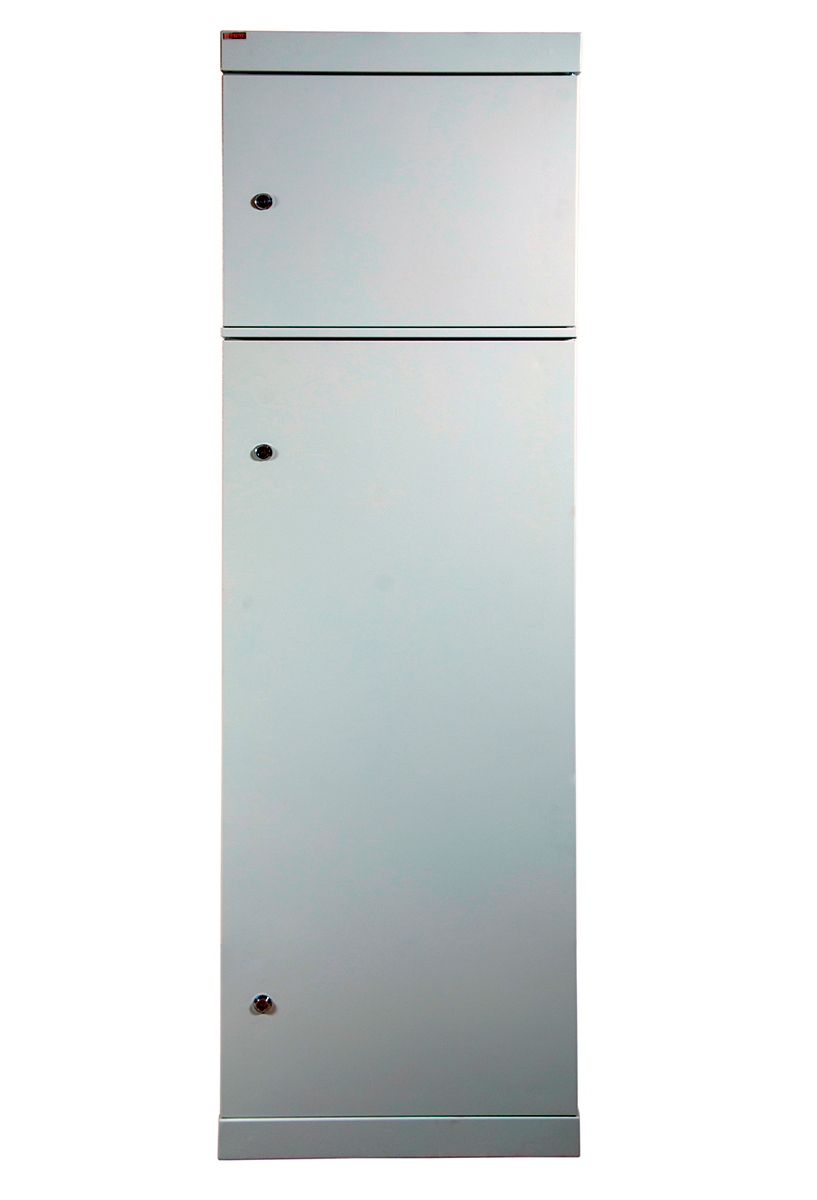

Корпуса ВРУ-2
Вводно-распределительные устройства с двухдверным исполнением
Технические отличия ВРУ-2 от ВРУ-1
ВРУ-1
- Обслуживание: Одностороннее
- Доступ: Только с фасадной стороны
- Монтаж оборудования: На задней стенке
- Применение: Стандартные электрощитовые
ВРУ-2
- Обслуживание: Одностороннее двухдверное
- Доступ: Только с фасадной стороны
- Монтаж оборудования: На двух перфорированных боковинах
- Применение: Сложные распределительные щиты
Критерии выбора ВРУ-2
ВРУ-2 рекомендуется выбирать при необходимости размещения большого количества аппаратуры, требующей обслуживания с двух сторон, или когда требуются дополнительные монтажные плоскости для установки оборудования.
Корпуса ВРУ-3
Вводно-распределительные устройства с тремя и более секциями
Технические характеристики ВРУ-3
ВРУ-3 (Вводно-Распределительное Устройство) – корпус с тремя и более секциями, предназначенный для сложных схем распределения электроэнергии в крупных промышленных, административных и жилых объектах с большим количеством потребителей.
Область применения
- Крупные промышленные предприятия
- Административные комплексы
- Большие жилые кварталы (ЖК)
- Торгово-развлекательные центры
- Склады и логистические комплексы
Конструктивные особенности
- Три и более секций
- Раздельные секции на каждую группу потребителей
- Оцинкованные монтажные платы
- Усиленная конструкция
- Возможность установки дополнительных креплений
Комплектующие для ВРУ
Торцевые панели, монтажные элементы и аксессуары
Монтажные элементы и аксессуары
Торцевые панели
Комплект 2 шт. Для всех размеров ВРУ-1 и ВРУ-2

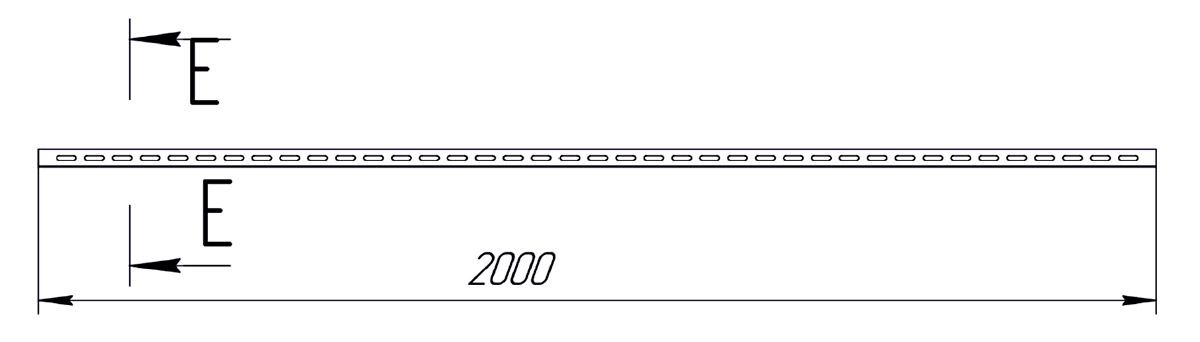

Перфоуголок
УМП32*32*2 или УМП40*40*2, длина 2000 мм

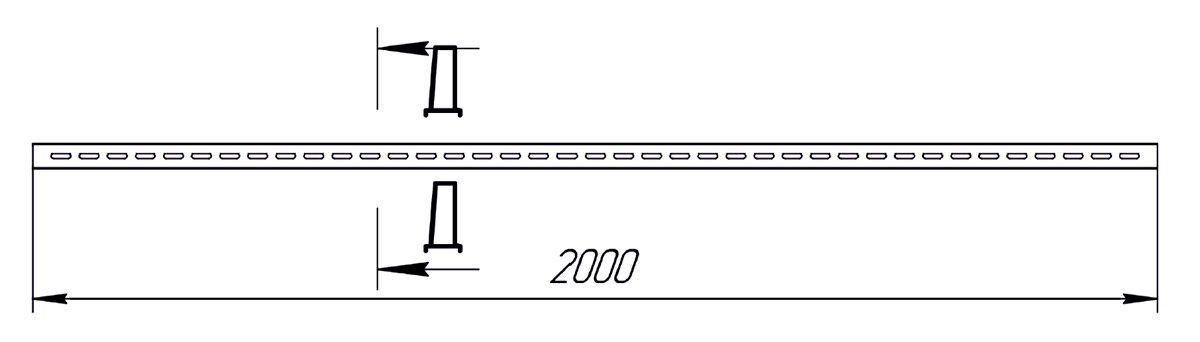

Перфопрофиль
ПМП45*30*45*2, длина 2000 мм
Монтажные платы
Наборные платы высотой 50, 100, 160, 220 мм
Заказ и консультация
Отправьте заявку или свяжитесь для консультации по подбору корпусов ВРУ

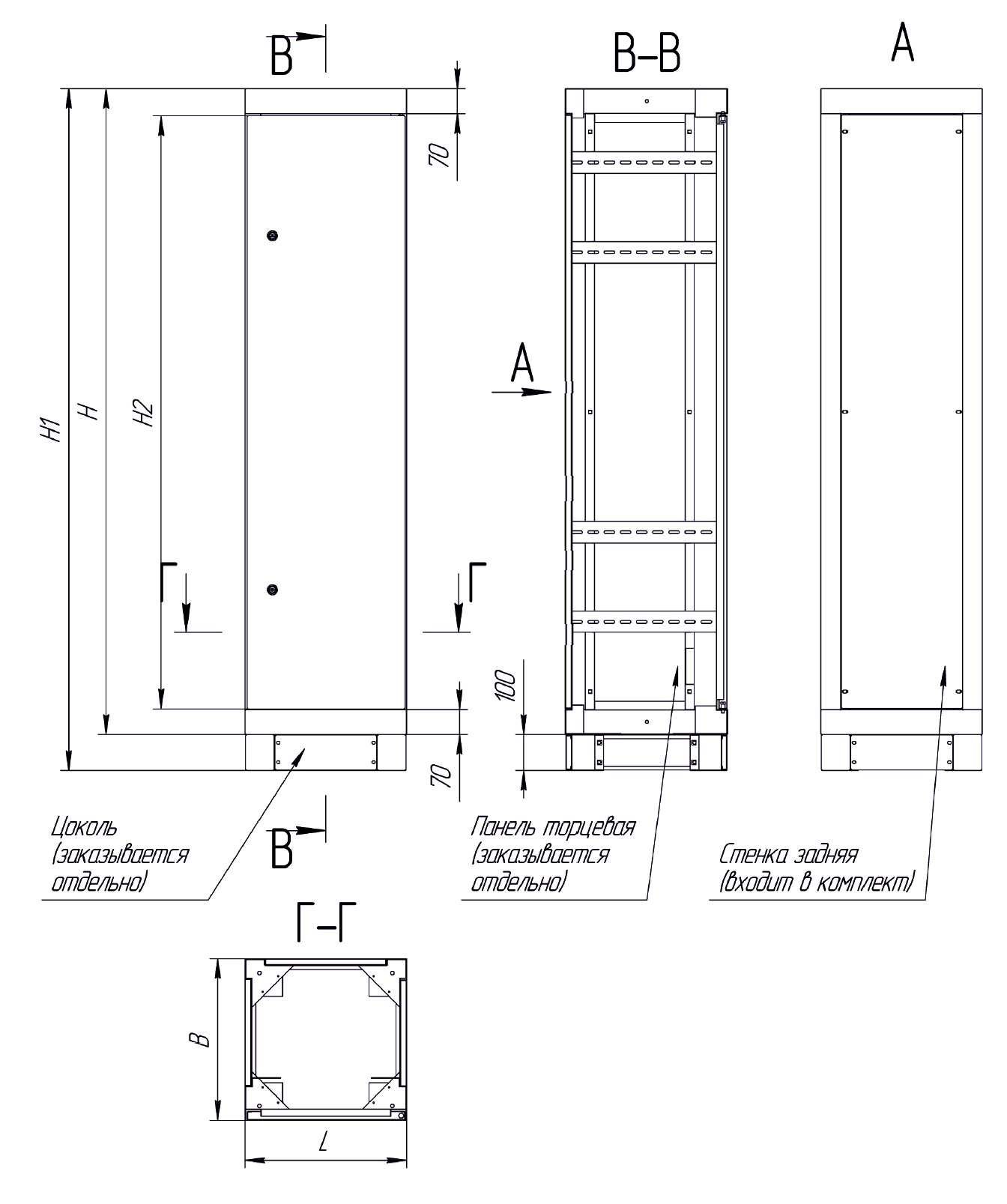

Корпус ВРУ1:
Габариты корпуса (H x L x B) в таблице 1. В артикуле на корпус ВРУ имеются обозначения 31 (54), обозначающие степень защиты корпуса (IP31 или IP54).
Корпус, дверь, задняя стенка и торцевая панель изготавливается из стали толщиной 1,0 мм. Торцевая панель не входит в комплект поставки.

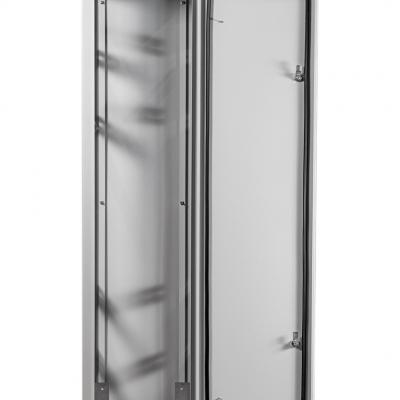

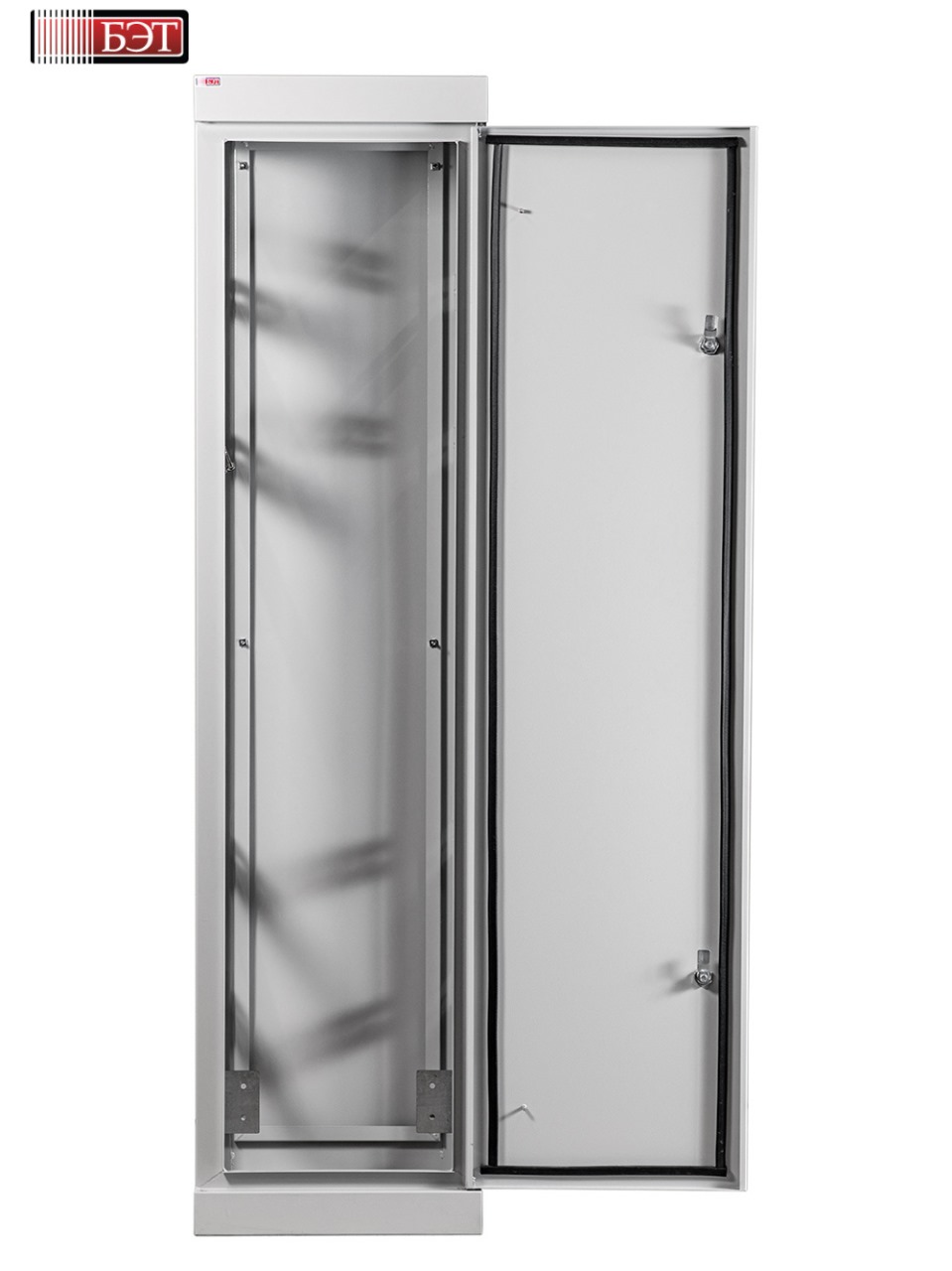

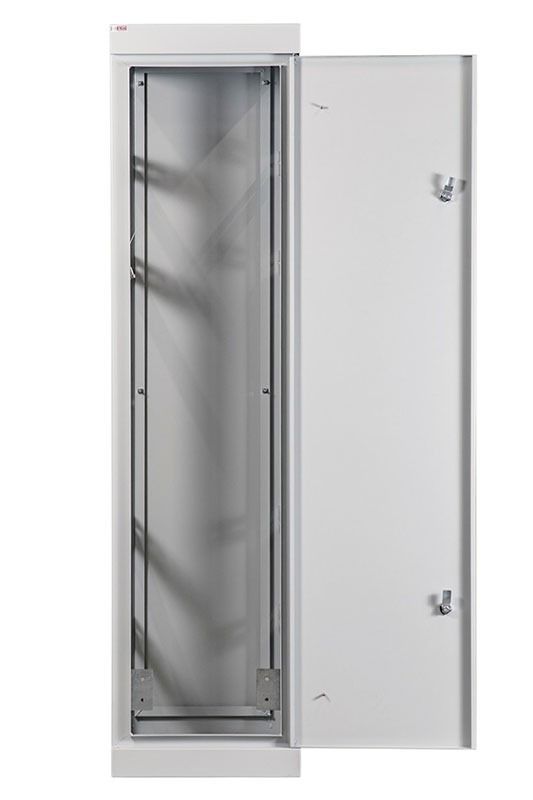

Двери на корпусах ВРУ могут перевешаться и открываться как слева-направо, так и справа-налево.
Стандартный цоколь (заказывается отдельно), имеет высоту 100 мм.

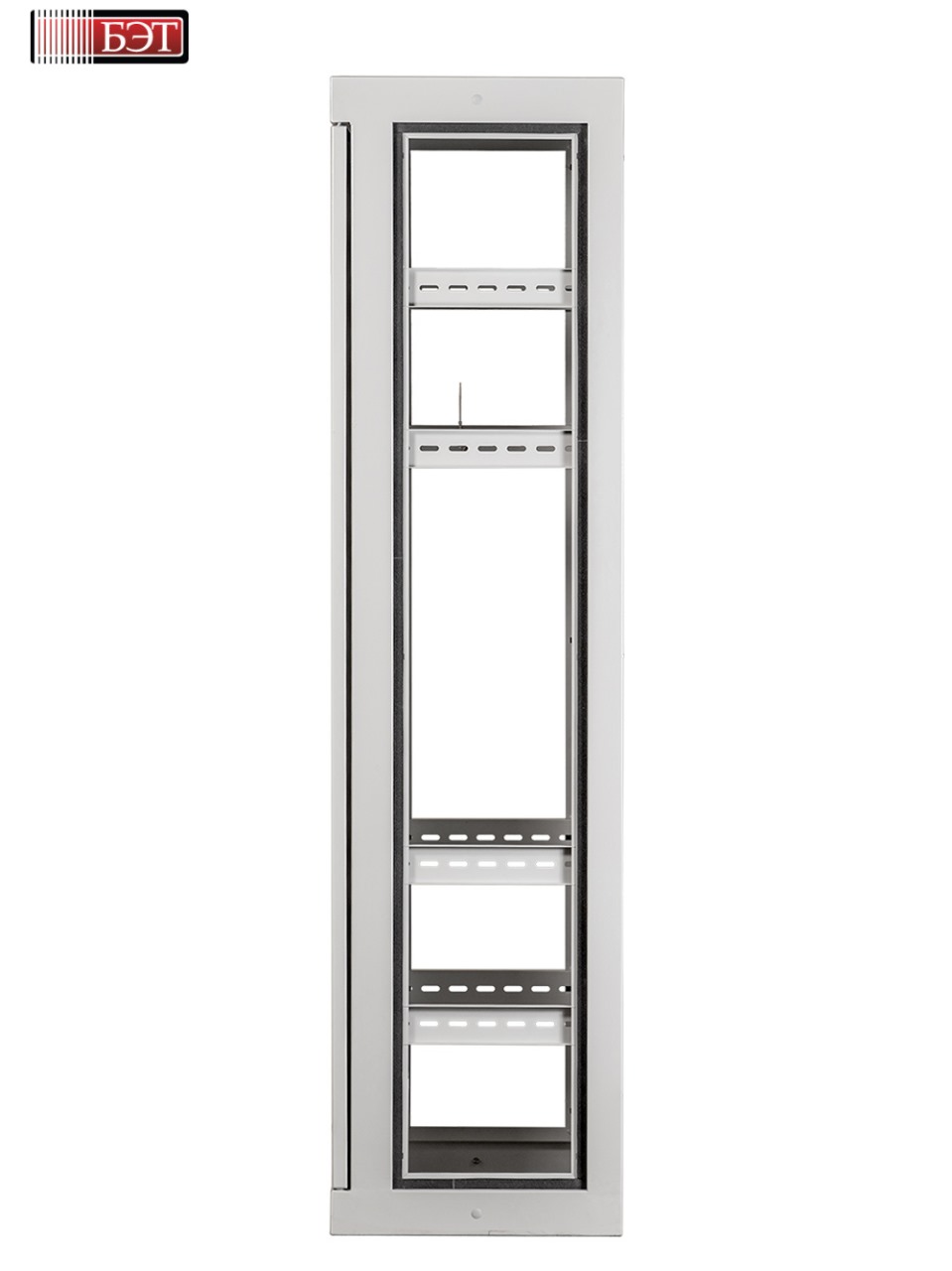

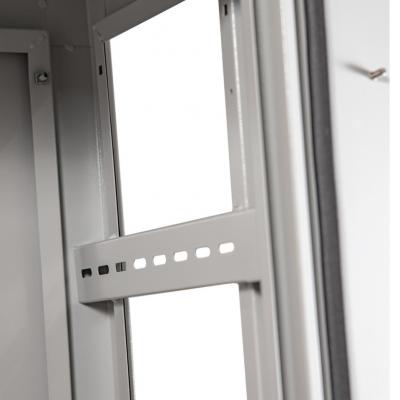

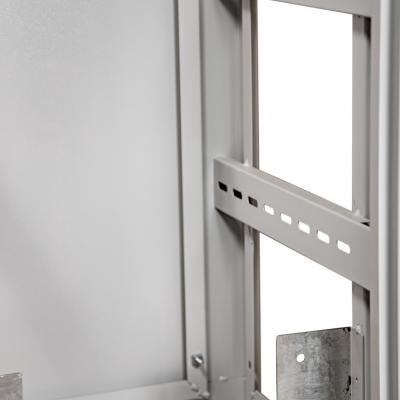

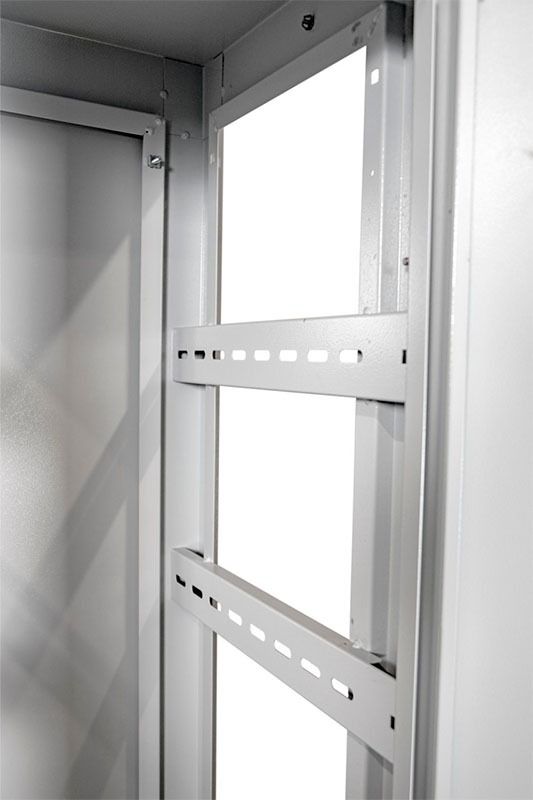

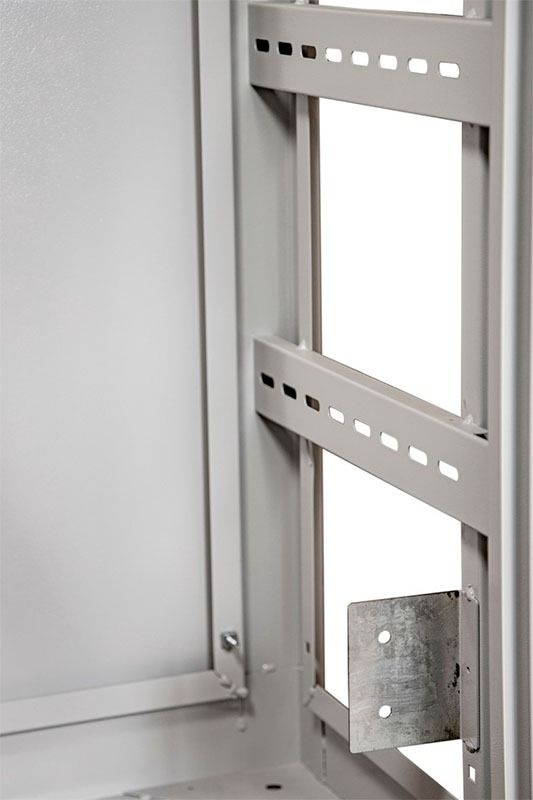

Для сборки (электромонтажа) могут использоваться перфоуголки длиной 2000 мм с полкой 32 мм или 40 мм, а так же перфопрофиль длиной 2000 мм, шириной 45 мм с полкой 30 мм, а так же монтажные платы (габариты в таблице 2).
Перфоуголок, перфопрофиль и плата монтажная изготавливается из стали оцинкованной, толщиной 2 мм. Платы монтажные могут изготавляться как наборные (см. таблицу 2) так и целыми (высота цельной платы L-200 мм).

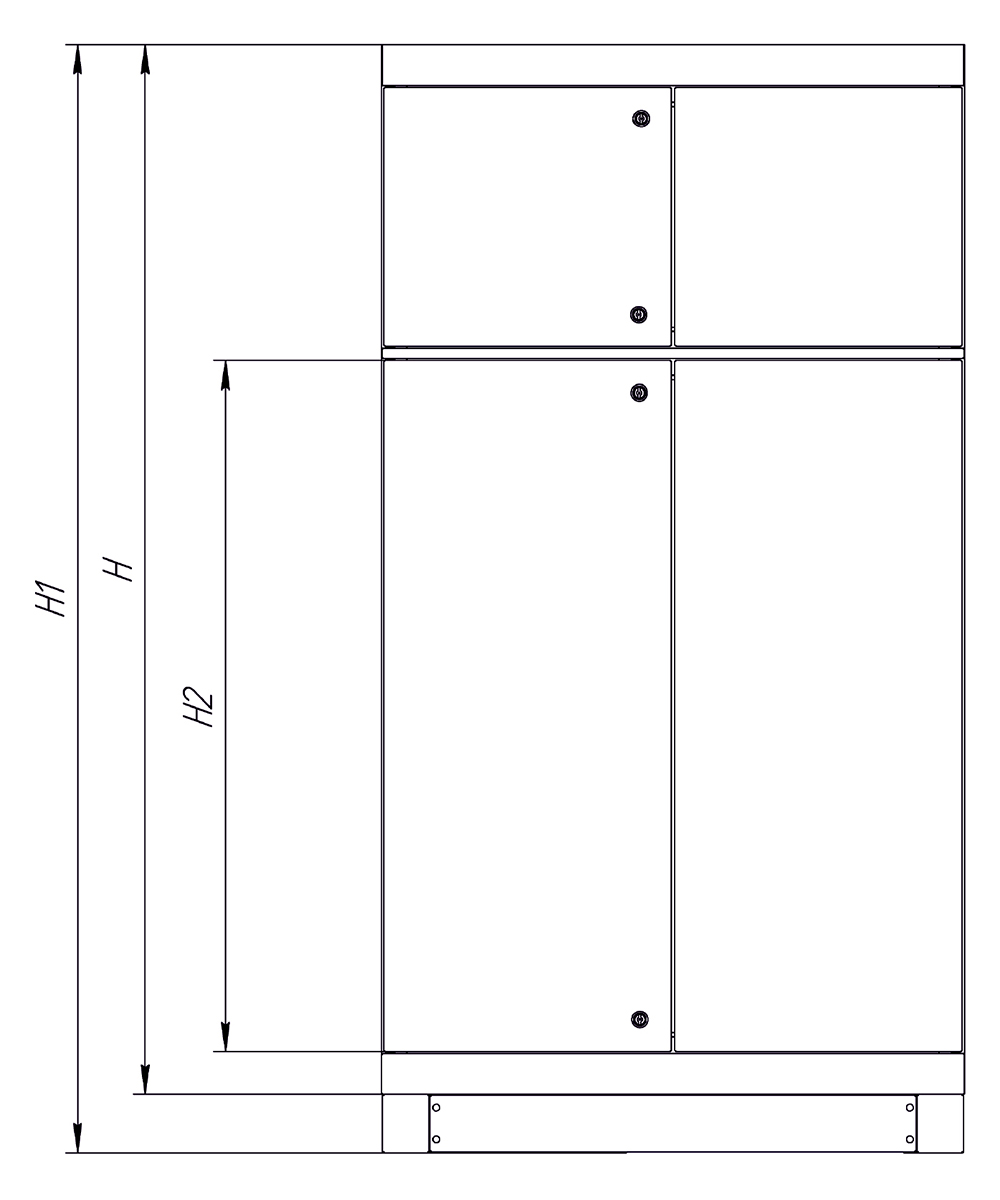

Корпус шириной 1000 мм производится с двумя распашными дверями
| Артикул | H, мм | H1, мм | H2, мм | B, мм | L, мм |
|---|---|---|---|---|---|
| V1-1844-31 (54) | 1800 | 1900 | 1650 | 450 | 450 |
| V1-1864-31 (54) | 600 | ||||
| V1-1884-31 (54) | 800 | ||||
| V1-18104-31 (54) | 1000 | ||||
| V1-1846-31 (54) | 600 | 450 | |||
| V1-1866-31 (54) | 600 | ||||
| V1-1886-31 (54) | 800 | ||||
| V1-18106-31 (54) | 1000 | ||||
| V1-2044-31 (54) | 2000 | 2100 | 1850 | 450 | 450 |
| V1-2064-31 (54) | 600 | ||||
| V1-2084-31 (54) | 800 | ||||
| V1-20104-31 (54) | 1000 | ||||
| V1-2046-31 (54) | 600 | 450 | |||
| V1-2066-31 (54) | 600 | ||||
| V1-2086-31 (54) | 800 | ||||
| V1-20106-31 (54) | 1000 |

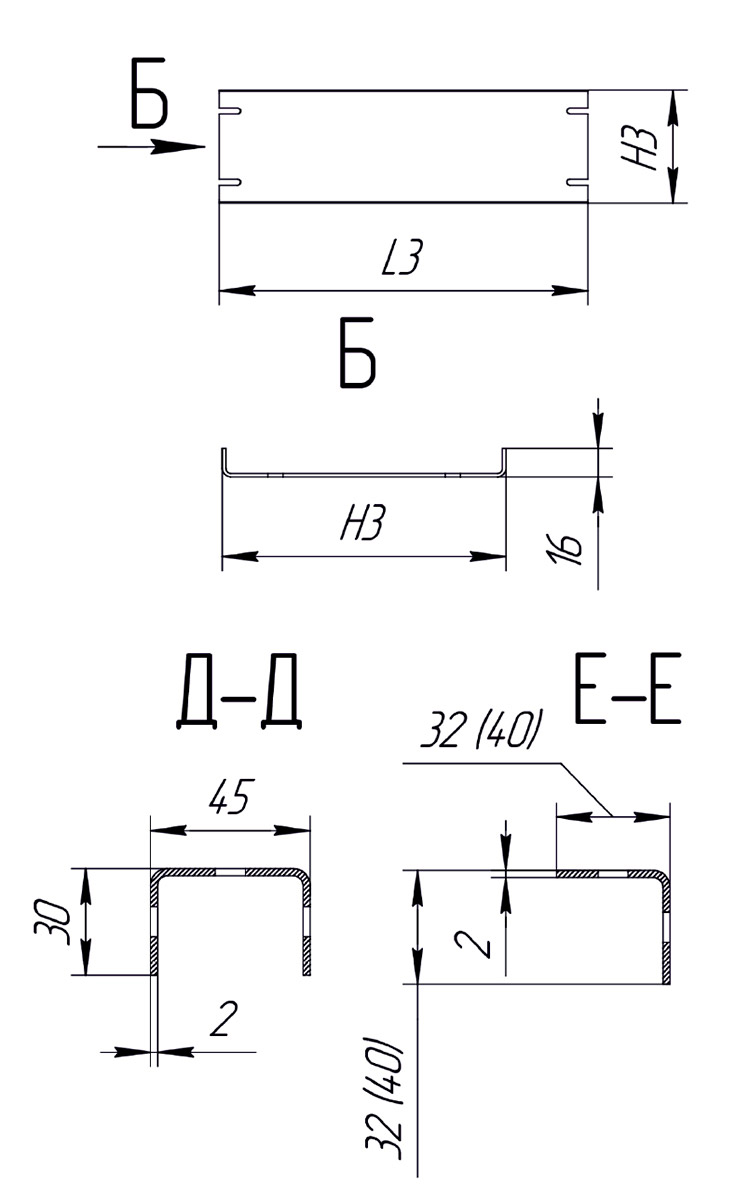

Плата монтажная
| Артикул | L3, мм | H3, мм |
|---|---|---|
| МП50*450 | 370 | 50 |
| МП50*600 | 520 | |
| МП50*800 | 720 | |
| МП50*1000 | 920 | |
| МП100*450 | 370 | 100 |
| МП100*600 | 520 | |
| МП100*800 | 720 | |
| МП100*1000 | 920 | |
| МП160*450 | 370 | 160 |
| МП160*600 | 520 | |
| МП160*800 | 720 | |
| МП160*1000 | 920 | |
| МП220*450 | 370 | 220 |
| МП220*600 | 520 | |
| МП220*800 | 720 | |
| МП220*1000 | 920 |
Корпус ВРУ1:
Габариты корпуса (H x L x B) в таблице 1. В артикуле на корпус ВРУ имеются обозначения 31 (54), обозначающие степень защиты корпуса (IP31 или IP54).
Корпус, дверь, задняя стенка и торцевая панель изготавливается из стали толщиной 1,0 мм. Торцевая панель не входит в комплект поставки.
Двери на корпусах ВРУ могут перевешаться и открываться как слева-направо, так и справа-налево.
Стандартный цоколь (заказывается отдельно), имеет высоту 100 мм.
Для сборки (электромонтажа) могут использоваться перфоуголки длиной 2000 мм с полкой 32 мм или 40 мм, а так же перфопрофиль длиной 2000 мм, шириной 45 мм с полкой 30 мм, а так же монтажные платы (габариты в таблице 2).
Перфоуголок, перфопрофиль и плата монтажная изготавливается из стали оцинкованной, толщиной 2 мм. Платы монтажные могут изготавляться как наборные (см. таблицу 2) так и цельными (на высоту отсека).
Корпус шириной 1000 мм производится с двумя распашными дверями
| Артикул | H, мм | H1, мм | H2, мм | H3, мм | B, мм | L, мм |
|---|---|---|---|---|---|---|
| V2-1844-31 (54) | 1800 | 1900 | 1185 | 445 | 450 | 450 |
| V2-1864-31 (54) | 600 | |||||
| V2-1884-31 (54) | 800 | |||||
| V2-18104-31 (54) | 1000 | |||||
| V2-1846-31 (54) | 600 | 450 | ||||
| V2-1866-31 (54) | 600 | |||||
| V2-1886-31 (54) | 800 | |||||
| V2-18106-31 (54) | 1000 | |||||
| V2-2044-31 (54) | 2000 | 2100 | 1385 | 450 | 450 | |
| V2-2064-31 (54) | 600 | |||||
| V2-2084-31 (54) | 800 | |||||
| V2-20104-31 (54) | 1000 | |||||
| V2-2046-31 (54) | 600 | 450 | ||||
| V2-2066-31 (54) | 600 | |||||
| V2-2086-31 (54) | 800 | |||||
| V2-20106-31 (54) | 1000 |
Плата монтажная
| Артикул | L3, мм | H3, мм |
|---|---|---|
| МП50*450 | 370 | 50 |
| МП50*600 | 520 | |
| МП50*800 | 720 | |
| МП50*1000 | 920 | |
| МП100*450 | 370 | 100 |
| МП100*600 | 520 | |
| МП100*800 | 720 | |
| МП100*1000 | 920 | |
| МП160*450 | 370 | 160 |
| МП160*600 | 520 | |
| МП160*800 | 720 | |
| МП160*1000 | 920 | |
| МП220*450 | 370 | 220 |
| МП220*600 | 520 | |
| МП220*800 | 720 | |
| МП220*1000 | 920 |
