Корпуса КЛ

Киоски низкого напряжения КЛ 207, КЛ 209, КЛ 211, КЛ 213

Прайс-лист на корпуса КЛ всех модификаций

Актуальные цены на корпуса КЛ 207, КЛ 209, КЛ 211, КЛ 213 и модификации. Производство Россия.

📦 Киоски низкого напряжения КЛ IP54

Класс защиты IP54. Производство Россия. Оцинкованные монтажные платы.

Артикул	Размеры (В×Ш×Г), мм	Цена, руб
КЛ 207	1700×600×450	26 800
КЛ 209	1700×800×450	30 250
КЛ 209М	1700×800×430	38 750
КЛ 211	1700×1000×450	35 900
КЛ 211М	1700×1000×430	41 250
КЛ 213	1700×1200×450	40 700

+

Назначение и конструкция киосков КЛ

Металлические корпуса наружной установки для распределения электроэнергии 0.4 кВ

1

Основная функция: Прием, учет и распределение электроэнергии напряжением 380/220 В в трехфазных сетях с глухозаземленной нейтралью. Защита линий от перегрузок и коротких замыканий с помощью предохранителей или автоматических выключателей.

2

Область применения: Вводно-распределительные узлы на промышленных предприятиях, в жилых кварталах, на объектах телекоммуникаций, строительных площадках и в инфраструктуре ТЭК.

3

Конструкция корпуса ПК БЭТ: Цельносварной каркас из стали 2.0 мм. Стандартная степень защиты IP54 (пылевлагозащита для улицы). Скатная крыша, дверь с двумя замками-защелками и проушиной под навесной замок.

4

Покрытие и обработка: Антикоррозийный грунт и полимерно-порошковое покрытие RAL 7035 для максимальной устойчивости к атмосферным воздействиям. Внутренняя сторона двери оснащена перфорированным профилем (шаг 25 мм) для удобного монтажа оборудования.

+

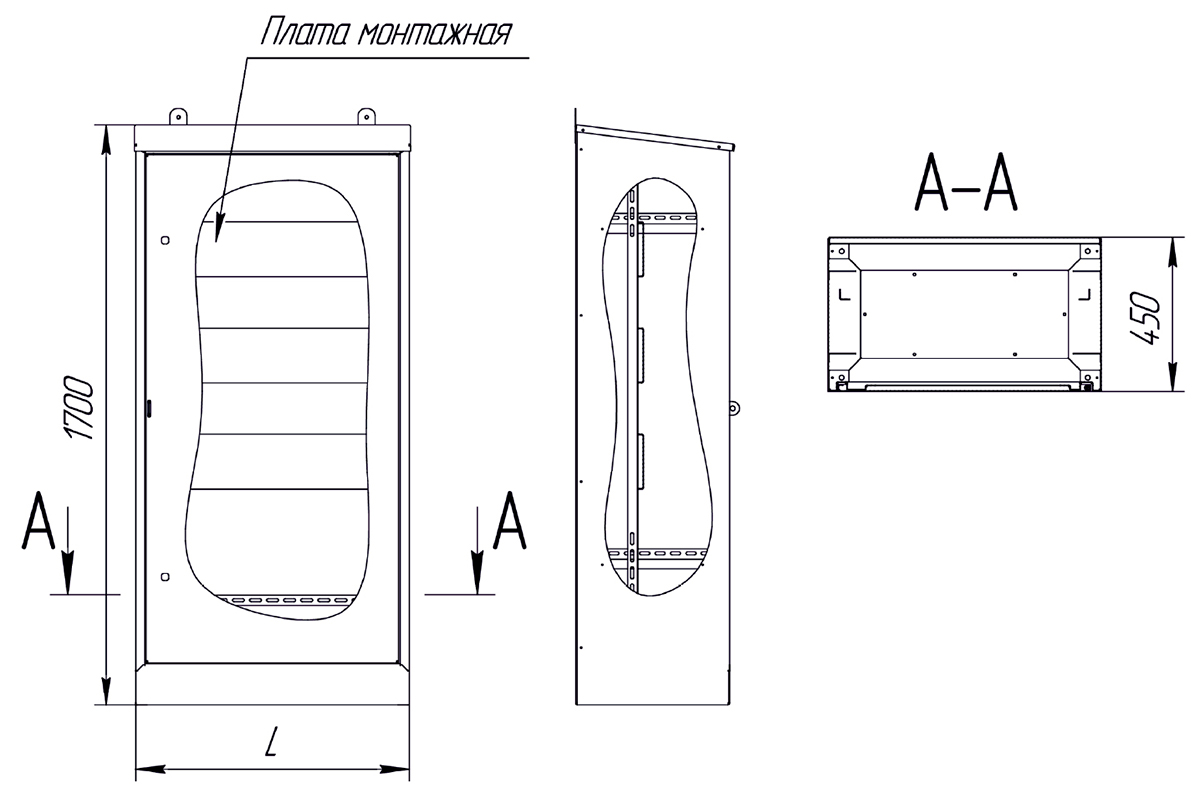

Габаритные размеры корпусов КЛ

Артикул	L, мм	L1, мм
КЛ 207	600	520
КЛ 209	800	720
КЛ 211	1000	920
КЛ 213	1200	1120

Модификации КЛ 209М / 211М и комплектации

Расширенные возможности для проектирования схем электроснабжения

⚡

КЛ-209М / 211М

Модернизированные корпуса с увеличенной глубиной 430 мм для размещения модульных автоматических выключателей. Позволяют создать конфигурацию до 60 полюсов в любой комбинации, обеспечивая максимальную гибкость при проектировании распределительных узлов.

🔩

Типовые комплектации

КЛ-209: три группы предохранителей ПН2-250 и две группы ПН2-400 на подвижной монтажной раме.
КЛ-211: увеличенное количество групп предохранителей для большего числа отходящих линий.

🛠️

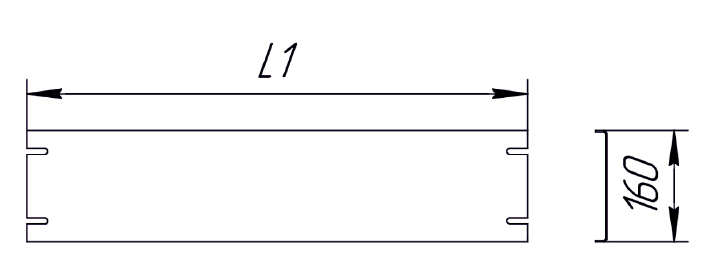

Монтажные платы и шины

Оцинкованные монтажные платы толщиной 2.0 мм, шириной 100 мм. Изготавливаются на полную высоту проема по ТЗ. Возможна медная или алюминиевая ошиновка. По запросу корпус выполняется с двумя независимыми секциями шин (со снятием перемычек).

📐

Индивидуальное проектирование

Электрическая начинка (аппаратура, схема компоновки, шинопровод) производится строго по предоставленной однолинейной схеме. Мы изготавливаем готовый к установке комплект: корпус с аппаратурой, собранный и проверенный.

Технические характеристики корпусов КЛ 207, 209, 211, 213

Конструктивные особенности и параметры производства

1

Габаритные размеры: 1700 × L × 450 мм

2

Материал корпуса: сталь толщиной 2.0 мм

3

Монтажные платы: ширина 100 мм, оцинкованная сталь 2.0 мм. По требованию заказчика могут изготавливаться на высоту проёма.

4

Внутренняя комплектация: на внутренней стороне двери установлен перфорированный профиль под самонарезной винт М5×10 DIN7500c, шаг перфорации 25 мм.

Технические характеристики и условия эксплуатации КЛ

Параметры, гарантирующие надежную работу в российских условиях

Параметр	Значение / Описание
Номинальное напряжение	380 / 220 В, переменный ток, частота 50 Гц
Степень защиты оболочки (IP)	IP54 — для наружной установки (стандарт). IP33 — опционально.
Климатическое исполнение	У2: Температура эксплуатации от -45°C до +40°C УХЛ4: Температура эксплуатации от -10°C до +40°C
Влажность воздуха	До 100% при +25°C (У2). До 98% при +25°C (УХЛ4).
Высота над уровнем моря	До 2000 метров.
Режим работы	Продолжительный (круглосуточный).
Окружающая среда	Невзрывоопасная, без концентрированной токопроводящей пыли, агрессивных газов и паров, разрушающих металл и изоляцию.
Стандарты	Изготовление по ТУ 3430-001-35097485-2018 и ГОСТ. Устойчивость к атмосферным воздействиям (солнце, дождь, роса, иней) по ГОСТ 15150-69.

Примечание: Все технические параметры, включая степень защиты, климатическое исполнение и комплектацию, уточняются и фиксируются в техническом задании перед началом производства.
